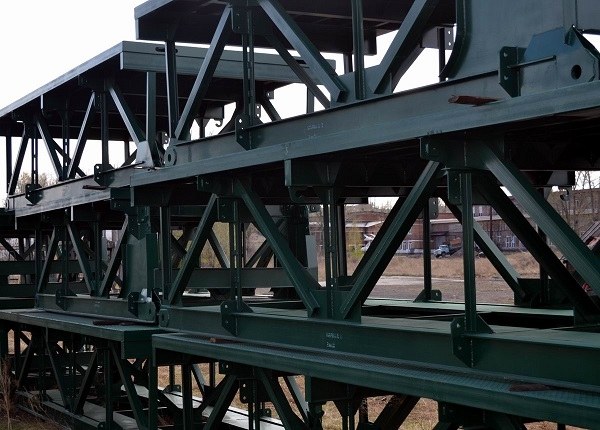

Автодорожный Мост САРМ

Автодорожный Мост САРМ

Автодорожный мост типа САРМ (средний автодорожный разборный мост) предназначен для быстрого возведения в местах, где требуется проложить автомобильную трассу, либо быстро восстановить ее проходимость. Завод резервуаров и негабаритных металлоконструкций (РиНМ) предлагает типовое решение, разработанное в соответствии с нормами отечественного регламента. Применяются высококачественные материалы, точно рассчитанные схемы, предлагается помощь в доставке компонентов и монтаже моста по месту эксплуатации.



Назначение и основные характеристики



В случае необходимости быстрого возведения моста для проезда автомобильной (колесной) или специализированной (гусеничной) техники, в том числе военного характера, эксплуатируются специализированные сооружения – автодорожный разборный мост средних размеров. Изготавливается и монтируется он с соблюдением регламента ОДМ 218.2.029-2013.



Из готовых компонентов могут быть возведены мосты на один или два пролета с различной длиной (18600, 25600 или 32600 мм) с одним или двумя разъездными путями, а также монтажом промежуточных опор, которые сооружаются с применением найденного на месте или привозного материала. Это дает большое преимущество перед стационарными сооружениями, особенно по части временных затрат. Как правило, монтаж подобного сооружения квалифицированным персоналом занимает не более суток (с учетом особенностей рельефа сборка может длиться до тридцати часов).



В качестве основных характеристик мостов, монтируемых под один проезд или два параллельных пути (двустороннее движение), можно использовать следующие значения:



Показатели для количества путей моста

Один

Два

Временная нагрузка

автомобильный транспорт

Н-13

гусеничный транспорт

42

65

Длина

общая, для одного комплекта (м)

210

110

опоры по верхнему ригелю (м)

3,7

7,5

пролета моста (м)

32,6

Ширина

используемой проезжей части (м)

4,25

7,25

опоры по верхнему ригелю (м)

2,25

Высота

строительная (м)

1,63

максимальная, для надстройки промежуточных опор (м)

8,85

Шаг изменения

для мостового пролета (м)

7,2

для высоты опоры (м)

2,5

Количество транспорта

автомобили ЗИЛ-130

44

ж/д платформа одноярусной погрузки

22

ж/д платформа двухъярусной погрузки

15

Масса

промежуточной опоры (т)

6,17

11,22

пролетного строения (т)

30,55

54,12

без монтажного оборудования (т)

242,54

общая, всего комплекта (т)

256,23

Время на сборку и установку (ч)

22 – 30

25



Если по месту монтажа остались какие-то опоры – их можно использовать в качестве основных. Нередко для сооружения моста могут применяться плавучие понтоны, другие средства табельного характера.



Составные компоненты моста



По месту и потребностям определяются внешние характеристики мостового сооружения. В качестве основы отбирается комплект из трех пролетов. Компоненты делятся на пролетные и опорные. Также в обязательном порядке поставляется специализированное монтажное оборудование. Габариты компонентов следующие:



Компоненты

Размеры (мм)

Масса (кг)

длина

ширина

высота

диаметр

Средняя секция

7250

3010

1612

4390

Концевая секция

6100

3012

1612

4270

Штырь главных ферм

242

81

9,4

Тяга верхнего пояса

590

212

42

35

Консоль концевой секции

952

168

168

31

Консоль средней секции

952

168

168

28

Подкос консоли

1514

232

88

31

Штырь консоли

168

30

0,9

Стяжка диагональная

938 – 1080

56

12

Стяжка горизонтальная

658 – 687

56

9

Щит настила

3490

596

127

310

Колесоотбой

3490

162

248

92

Болт колесоотбоя

450

22

1,8

Секция перил

3490

62

1260

58

Переходный щит пастила

1077

598

118

79

Колесоотбойная вставка

1496

159

252

42

Монтажная тяга двух типов

973 – 998

242

128

67

Нижний ригель

3480

2380

422

606

Консоль нижнего ригеля

960

196

422

67

Стыковая накладка

438

198

42

9

Стойка опоры

2195

288

2010

282

Диагональ связей

2648

108

92

34

Распорка

2077

76

48

13

Верхний ригель

3498

2196

412

1210

Балка монтажной площадки

3396

82

82

35

Кронштейн монтажной площадки

102

82

1190

18

Монтажная площадка

3279

599

1160

122

Перильный уголок

3268

48

158

15

Береговой лежень

4530

597

262

288



Монтажное оборудование, поставляемое в комплекте для сборки мостовых сооружений следующее:

  • тележки, лебедки, домкрат;
  • траверсы, болты к ним и подъемные стропы;
  • специальная консольная конструкция (аванбек);
  • необходимый монтажный инструмент.

Некоторые секции (средняя, концевая, консоли) поставляются в виде сварных конструкций определенных габаритов, изготовленных на мощностях поставщика. Другие компоненты (тяги, штыри, подкосы) монтируются непосредственно по месту монтажа. Схема сборки (для самостоятельных работ) прилагается в обязательном порядке. При этом заказчик может получить помощь от изготовителя – сбор моста по месту эксплуатации в оговоренные техническим заданием и нормами сроки.



Монтажные работы



Прежде чем возводить сооружение по месту, указанному заказчиком, необходимо провести разведывательные работы. Относительно полученных сведений составляется не только схема монтажа, но и указываются необходимые дополнительные компоненты. Предварительные расчеты учитывают следующие сведения:

  • наличие водных преград;
  • судоходство или сплав по водным ресурсам;
  • характеристика грунта;
  • место размещения строительной площадки.

Если речь идет о восстановительных работах (разрушенные переправы и мостовые сооружения) – уточняется характер разрушений, возможность использования остаточных элементов в качестве основы, опор. Сами монтажные работы определяются в несколько этапов – разбивка осей, подготовка строительной площадки, возведение основных опор для моста, сборка и установка пролетов, а также монтаж моста сопряжением с противоположными берегами. Завод РиНМ предлагает спроектировать и установить автодорожный мост САРМ по всем требуемым нормам, в сжатые сроки.
