Емкость подземная ЕП-63, ЕПП-63
Емкость подземная ЕП-63, ЕПП-63, прочные и надежные резервуары для хранения нефтепродуктов
Объемна стальная емкость подземная дренажная ЕП-63 (ЕПП) используется для организации сбора и обеспечения временного хранения различных жидких сред (от нефтепродуктов до технической воды).
Завод Резервуаров и Негабаритных Металлоконструкций предлагает приобрести емкости данного типа без подогрева или с подогревателем среды на лучших условиях.
| Изготовление высококачественных изделий осуществляется в строгом соответствии с отраслевым стандартом номер 52630. Отраслевой стандарт, принятый в 2012 году, определяет общие техусловия производства. |
Стандартизация дренажных емкостей подземного типа
В процессе изготовлении емкостей ЕП-63, ЕПП-63 производитель соблюдает ряд иных нормативно-технических документов:
| Параметр | Номер |
| Процесс изготовления | 52630 |
| Требования к продукции | 1415_004_466214309_008 |
| Соответствие качества | RU.АВ17. по 1286 |
| Разрешение на применение | РРС_00_047039 |
Сфера применения ЕП-63, ЕПП-63 и требования к среде
В емкости ЕП/ЕПП-63 может быть организовано временное хранение следующих видов сред:
- Остатки светлых и темных нефтепродуктов;
- Нефть чистая;
- Различные масла (при условии содержания H2S в сопутствующей газовой среде не более 1,8%);
- Остатки щелочных сред с PH> 5.
Параметры среды:
| Группа опасности | 2…4 | ГОСТ | 12.1.007_76 |
| Взрывоопасность (категория) | ПА, ПВ | ГОСТ Р | 51330.11_99 |
| Подгруппа взрывоопасности смеси | ТЗ | - | - |
| Пожаробезопасность | - | -/- | 51330.11_99 |
| Группа сосудаа | - | По ОСТ | 26 291_94 |
Не допускается использование емкостей для хранения сжиженного углеводородного газа (для этих целей компания РиНМ предлагает специальные емкости СУГ).
Конструктивные особенности емкостей подземных ЕП-63/ЕПП-63
Емкости ЕП / ЕПП 63 имеют форму горизонтального цилиндра, по бокам которого приварены конусные днища. В конструкции сварного стального изделия также предусмотрены специальные штуцеры и люки.
В верхней части металлического корпуса предусмотрено наличие двух горловин, которые предназначены:
- Для осмотра, ревизии и проведения ремонтных работ.
- Для сливно-наливных технологических операций.
Закачивание и откачивание жидкостей производится с помощью насосных агрегатов погружного (наружного) типа.
По согласованию с заказчиком предусмотрено нанесение дополнительного защитного антикоррозийного покрытия. Это позволяет обеспечивать хранение агрессивных жидкостей.
Основные эксплуатационные параметры емкостей ЕП-63/ЕПП-63:
| Параметр/маркировка | Ед. изм. | ЕП | ЕПП |
| Внутренний объем (nom) | м3 | 63 | 63 |
| D, диаметр внутренний | м | 3 | 3 |
| L, длина | м | 9 | 9 |
| H, высота горловин | м | 0,9-1,6 | -/- |
| M, масса | т | 8,86 | 8,99 |
| S, площадь пов-сти обогрева | см2 | 0,063 | 0, 063 |
Тезнические характеристики подземных емкостей типа ЕП-63, ЕПП-63
| Показатель | Ед. изм. | Результат | Показатель (модель с подогревателем) | Примечание |
| Р раб. (максимум) | Кгс/см2 | 70 | 500 | - |
| Р расчетное/ пробное | Кгс/см2 | 70/0,2 | 700/1 | - |
| Т рабочая (максимум) | 0С | 80 | 164 | - |
| Т расч. | 0С | 100 | 180 | - |
| Категория | индекс | 5а | - | По ГОСТ 26 29 1_94 |
| Пропуск на коррозию | мм | 2 | - | - |
| Срок эксплуатации | год | Не менее 20 | - | - |
| Сесмоустой чивость | балл | 6 | - | шкала Рихтера |
Использование штуцеров ЕП-63
Для обеспечения надежной и эффективной эксплуатации емкостного оборудования используется целая группа штуцеров, каждый из которых выполняет строго определенные функции:
| Место монтажа | Ду, мм | Р, условное давление, МПа |
| Центральный люк | 800 | 0,3 |
| Штуцер обеспечения работы насосного узла | 600/800 | 0,6 |
| Точка вывода | 200 | - |
| Экстренный отвод среды | 100 | - |
| Отвод пара | 100 | - |
| Отвод воздушных потоков | 100 | - |
| Измерение уровня | 65 | - |
| Патрубок термопреобразователя | 50 | - |
| Вход/выход теплоносителя (для модели, использующей змеевик) | 20/20 | - |
Характеристики насосного узла емкостей ЕП 63, ЕПП 63
Заводской вариант комплектации предусматривает использование полупогружного вертикального насоса. С учетом типа и характерных особенностей наполняемой жидкости(нефтепродуктов или технической воды) в конструкции емкости могут применяться следующие виды насосных установок, характеризующихся:
- повышенным уровнем уплотнения;
- антикоррозийным покрытием;
- во взрывозащищенном корпусе.
Электрический двигатель насосной установки монтируется в специальном технологическом колодце (входит в комплект поставки).
Технические характеристики насоса для емкостей ЕП/ЕПП:
| Параметр | Ед. изм. | Значение | Примечание |
| Максимальный эксплуатационный ремурс | часов | 7 000 и более |
- нет необходимости проводить доп. обслуживания; - не используется контрольная и управляющая автоматика; - предназначен для дренажных емкостных систем, устанавливаемых под землей; - обеспечивает перекачку среды с ограниченным уровнем вязкости; |
| Средний рабочий эксплуатационный запас (до капремонта) | часов | 1000 | |
| Рабочий расход | м³/ч | 50 | |
| Уровень глубины установки | м | Не более 9,0 | |
| Наличие взвешенных частиц | % | До 3 | включения не более 10 мм |
| Рабочая температура | °С | - 65 ;+ 130 | - |
| Материал изготовления | сталь | 35ХМЛ | |
Применение различных марок стали
- Углеродистая (Ст3сп);
- Низколегированная (09Г2С);
- Нержавейка (12Х18Н10Т – для емкостей с питьевой водой).
Модель с подогревателем ЕПП-63 м³
Емкости ЕПП-63 используются в тех местах, где этого требуют климатические условия размещения строительной площадки. Изготовление системы подогрева может быть осуществлено в одном из двух вариантов:
- Установка змеевика, внутри которого циркулирует специальный теплоноситель.
- Использование нагревающегося электрического кабеля. В зависимости от эксплуатационных условий и конструктивных особенностей емкости кабель может быть установлен как внутри, так и снаружи цилиндрической поверхности.
Для того чтобы заказать и на выгодных условиях приобрести емкости данного типа, необходимо связаться с менеджером компании ООО Завод РиНМ. Опытный специалист поможет определиться с выбором, оформить все необходимые документы и проконтролирует выполнение сроков поставки.
Выгодную цену гарантируем!
Преимущества
-
Цены от производителя
-
Гарантия качества
-
Комплектация объектов под ключ
-
Производим монтаж/демонтаж
-
Оперативная доставка в любой регион
-
Быстрые сроки поставки,
четкое соблюдение сроков -
Персональный подход
-
Гарантийное обслуживание
-
Разработка КМД от 2-х
рабочих дней -
Составление КП от 15 минут
Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

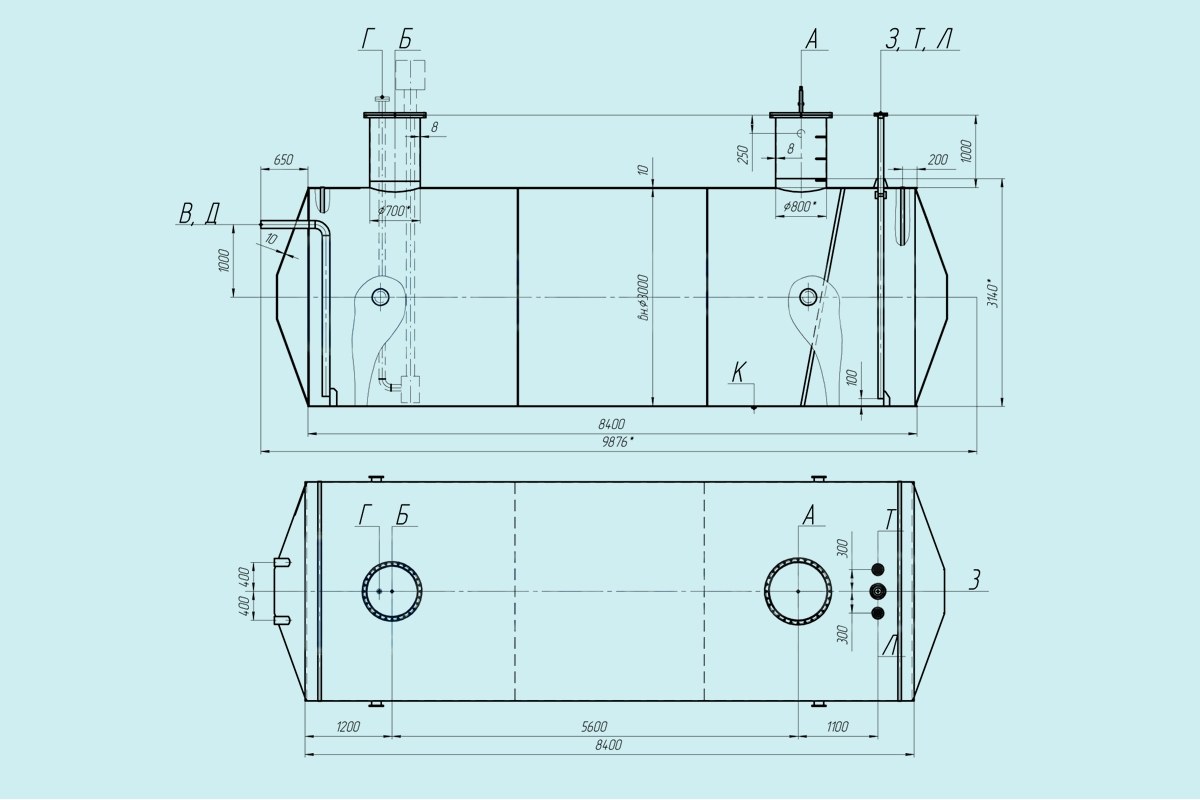

Технические характеристики
| ОБОЗНАЧЕНИЕ | НАЗНАЧЕНИЕ |
| А | люк-лаз |
| Б | люк под насос |
| В | вход среды |
| Г | выход среды (из насоса |
| Д | выход продукта аварийный |
| Ж | выход воздуха |
| З | для уровнемера |
| Т | для термопары |
| Л | для местного термометра |
| К | слив воды после испытания |
Чертеж
