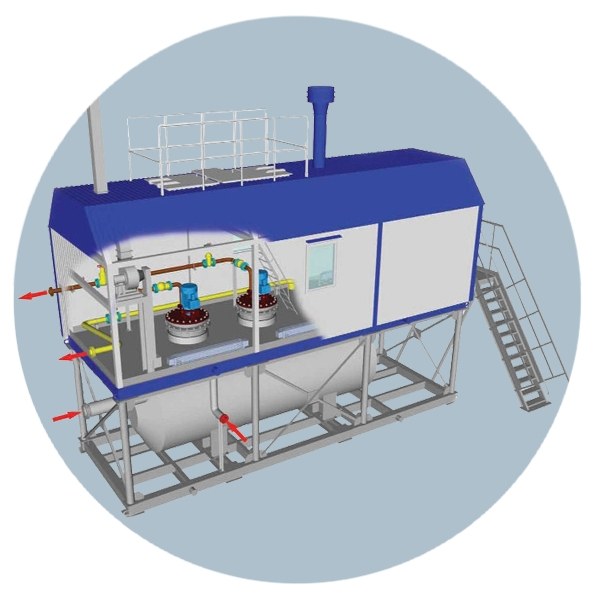

Насосная станция пластовой воды

В нефтяной промышленности при добыче сырья довольно часто требуется удаление жидкости, находящейся в пластах нефти. Для этих целей Завод резервуаров и негабаритных металлоконструкций (РиНМ) предлагает качественную систему обработки – насосная станция пластовой воды. Исполнение в соответствии с технологическими требованиями, помощь в доставке и размещении, а также подключении всех коммуникаций. Гарантия работы и высококачественные материалы.



Сфера применения



Основным предназначением станции является закачка и транспортировка уже очищенных вод в систему трубопровода, направленную к насосным станциям, поддерживающим пластовое давление. Особенностями конструкции являются:

• здание блочного типа с удобным монтажом и размещением;
• меняемое количество насосов и другого оборудования, в зависимости от потребностей заказчика;
• оснащение технологическим оборудованием для проведения вспомогательных работ;
• внедрение вентиляции, отопительных систем и электроснабжения.

Подобный блок размещается в системе для того, чтобы обеспечить максимальную автоматизацию процесса, гарантирующую бесперебойные действия с пластовыми водами. В качестве основной конструкции используются надежные стальные каркасы, а ограждение – негорючие сэндвич-панели, снабженные утеплением и являющиеся экологически чистыми.



Преимущества и регламентная документация



Заключая договоренность на поставку оборудования подобного предназначения, заказчик получает комплексную систему сроком годности не менее двадцати пяти лет, с особым климатическим исполнением, характерным для условий эксплуатации, указанных покупателем. Собранная из современных, экологических материалов конструкция рассчитана на неограниченное количество циклов монтажа и демонтажа – при необходимости перемещения оборудования.



Приемлемая цена за изготовление и внедрение станции возможны благодаря подходу к внедрению – использование собственных мощностей, материалов, разработок. Состав оборудования, размещаемого для работы, а также проводимые процессы соответствуют требуемым отраслью нормам:



Оборудование	Регламентирующая документация
Металлоконструкции, корпус	ГОСТ 23118-2012
Контроль качества конструкций	СП 53-101-98
Соответствие проектам	ВНТП 01/87/04-84
Монтаж трубопровода и необходимой арматуры	ГОСТ 32569-2013, ГОСТ 54808-2011
Вентиляционные системы и их конструкции	СП 60.13330.2012, ГОСТ 14918-80
Электроснабжение, проводка	ГОСТ Р 50571.5.52-2011, СНиП 23-05-95
Особенности изготовления	ТУ 3667-003-64137682-2012



Таким образом, изготавливаемая на производственных мощностях завода станция соответствует всем необходимым требованиям, готова к эксплуатации в заданных потребителем условиях.



Оснащение



Предназначением, согласно технологическому регламенту, для станции является закачка пластовой воды, обработанной от загрязнений. Основные узлы системы представляют следующее:

• электронасосный агрегат;
• мощный двигатель;
• рама на специализированных, фибродемпферных подушках;
• трубопровод с необходимой обвязкой, фильтрами и арматурой запорного и регулирующего характера;
• аппаратура для контроля и измерения процессов;
• управляющий электрический шкаф.

Кроме прочего предусмотрена особая система вентиляции, контролируемая в автоматическом режиме, в том числе соединяемая с нагревательными приборами. Параметры воздуха, поддерживаемого в помещении, задаются по потребностям заказчика и непосредственно эксплуатационным стандартам.



Все оборудование монтируется таким образом, чтобы к нему был открыт доступ для осмотра и проведения технологических операций. Система насосов оснащается передвижной тальей, грузоподъемность которой составляет не менее одной тонны. Арматура запорного характера на трубопроводах, фланцевое оснащение, клапаны исполняются и устанавливаются таким образом, чтобы иметь возможность быстрой замены или проведения ремонта.



Электрическое оборудование



Блок подключается к внешней сети питания, чтобы обеспечить стабильное оснащение электротоком. Рабочие параметры сети электрического снабжения и освещения – 380 и 220 В. Необходимо предусмотреть основной источник и аварийный, на который система переключится в случае непредвиденной ситуации.



Освещение на станции выстраивается в зависимости от габаритов и характеристик помещения так, чтобы обеспечить полнофункциональную работу персонала, при необходимости проведения соответствующих работ. Кроме прочего предусматривается эксплуатация наружного освещения и аварийного, в том числе приглушенного в режиме автоматического обслуживания, без участия операторов.



Все электросети изготавливаются из прочных кабелей марки ВВГнг(A)-LS, которые закладываются в кабель-каналы и металлические рукава, прокладываемые при монтаже корпуса. В обязательном порядке предусматривается заземляющая защита.



Поставка



Насосная станция, изготовленная на мощностях завода РиНМ – это современная, высокотехнологичная конструкция, снабженная соответствующим оборудованием. Все материалы, компоненты проходят отдельную проверку, прежде чем используются для сборки системы. Монтаж осуществляется по месту, возможно – силами производителя.





Существует ряд нюансов, которые влияют на качество и длительность последующей эксплуатации, потому грамотное возведение подобных конструкций относится к ответственным мероприятиям. При необходимости введения в эксплуатацию ответственного узла – насосная станция пластовой воды, за разработкой конструкции, сборкой и последующим внедрением лучше всего обращаться к проверенному и надежному поставщику.
