Узел учета воды, назначение, описание, преимущества выбора

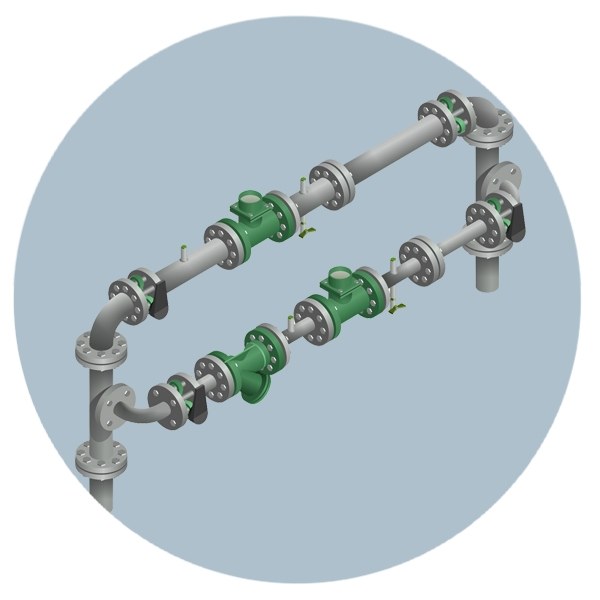

Узел учета воды – это технологическое устройство, обеспечивающее точные замеры расхода воды в системах водоснабжения. Такой узел, предназначенный для измерения расхода воды, изготавливается в строгом соответствии с требованиями, определенными альбомом типовых схем водометных узлов ЦИРВ
Завод резервуаров и Негабаритных Металлоконструкций реализует узлы учета воды, широко используемые во многих областях промышленного производства. Вся продукция сертифицирована.
Стандартизация
Параметр |
Документ |
Номер |
Основные положения |
ЦИРВ |
03А_00_00_00 |
Требования к внутреннему водопроводу и канализации |
СНиП |
2.04.01-86 |
Обеспечение единства измерений |
Закон РФ |
48471-1 |
Степень защиты |
ГОСТ |
14254-96 |
Особенности применения технических требований, предъявляемых при оборудовании водомерных узлов:
Ø системы 15,0 – 40,0 мм |
ЦИРВ 03А |
Ø магистрали 50 мм и более |
ЦИРВ 02А |
Используемые монтажные схемы
Измерительные системы могут быть исполнены с разными вариантами установки счетчика:
- вертикально(V);
- горизонтально (Н).
Основное исполнение предусматривает следующие основные конструктивные элементы:
№ п/п |
Наименование |
Параметр |
Примечание |
1 |
Устройство контроля расхода (счетчик) |
dу |
|
2 |
Штуцеры с накидными гайками |
dу |
Включены в комплект поставки (2 шт.). |
3 |
Устр-во запорной арматуры |
Dу |
|
4 |
Фильтрующее устр-во |
Dу |
|
5 |
Переход |
Dу/ dу |
При совпадении диаметров переход не устанавливается |
В комплект, в зависимости от типа исполнения узла также могут входить фасонные изделия и патрубки, фильтры (муфтовые или фланцевые), вентили и обратные клапаны.
Сфера применения
При установке счетчиков с Dу в водомерном узле от 20 до 50 мм предусмотрено использование следующих элементов:
Наименование |
Параметр |
Патрубок |
ПФГ 50 |
Стяжка |
Ду=50мм |
Колено |
УФ 50 |
Задвижка (тип клиновый) |
Ду 50мм |
Счетчики
|
Dу=20мм Dу=25 Dу=32 Dу=40 Dу=50 |
Обратный клапан |
Ду 50мм |
Фильтр |
Вместо фильтра может быть установлен патрубок |
Используемые монтажные схемы
Узлы учета традиционно монтируются:
- на ранее созданных магистральных трубопроводах;
- одновременно с врезкой дополнительного потребителя.
Наибольшее распространение получили следующие виды трубопроводов:
Материал системы |
Стандарт |
Номер |
Сталь для воды и газа |
ГОСТ |
32569-2013 |
Нержавейка |
9941-81 |
|
Трубы из медного проката |
53218-2005 |
|
Металло-пластик |
53630-2009 |
|
ПВХ материал |
18599-2001 |
Дополнительные параметры
Конструктивные особенности устройства должны совпадать с данными, указанными в паспорте и сертификате. Обязательно указываются:
- направленность потока, которая должна совпадать с направлением, отмеченным стрелкой-указателем;
- предусмотрен монтаж запорной арм-ры;
- предусмотрена возможность изменения положения (с вертикального на горизонтальное и наоборот).
Чтобы заказать и на выгодных условиях приобрести узел учета воды, просто позвоните менеджеру нашей компании Завод РиНМ. Качество продукции гарантируем!
Цены от производителя
Гарантия качества
Комплектация объектов под ключ
Производим монтаж/демонтаж
Оперативная доставка в любой регион
Быстрые сроки поставки,
четкое соблюдение сроков
Персональный подход
Гарантийное обслуживание
Разработка КМД от 2-х
рабочих дней
Составление КП от 15 минут
Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований
Чтобы избавить Вас от необходимости поиска логистической компании, мы готовы взять на себя работу по осуществлению доставки оборудования на Ваш объект.
Преимущества осуществления доставки при помощи нашей компании:
Свяжитесь с нашим менеджером по телефону или через форму сайта и мы подготовим для Вас расчет.
